Electric Circuit Studio

Ini adalah versi gratis, yang berisi iklan. Versi "PRO" tanpa iklan dinamai "ECStudio". Dokumentasi lengkap tersedia di ecstudiosystems.com/help
Di sana Anda dapat melihat bahwa label (kotak tepi abu-abu) dapat dipindahkan dan sakelar dapat dialihkan dengan mengetuk lama, dll. Kami juga merekomendasikan untuk melihat Tutorial Screencast di saluran YouTube kami.

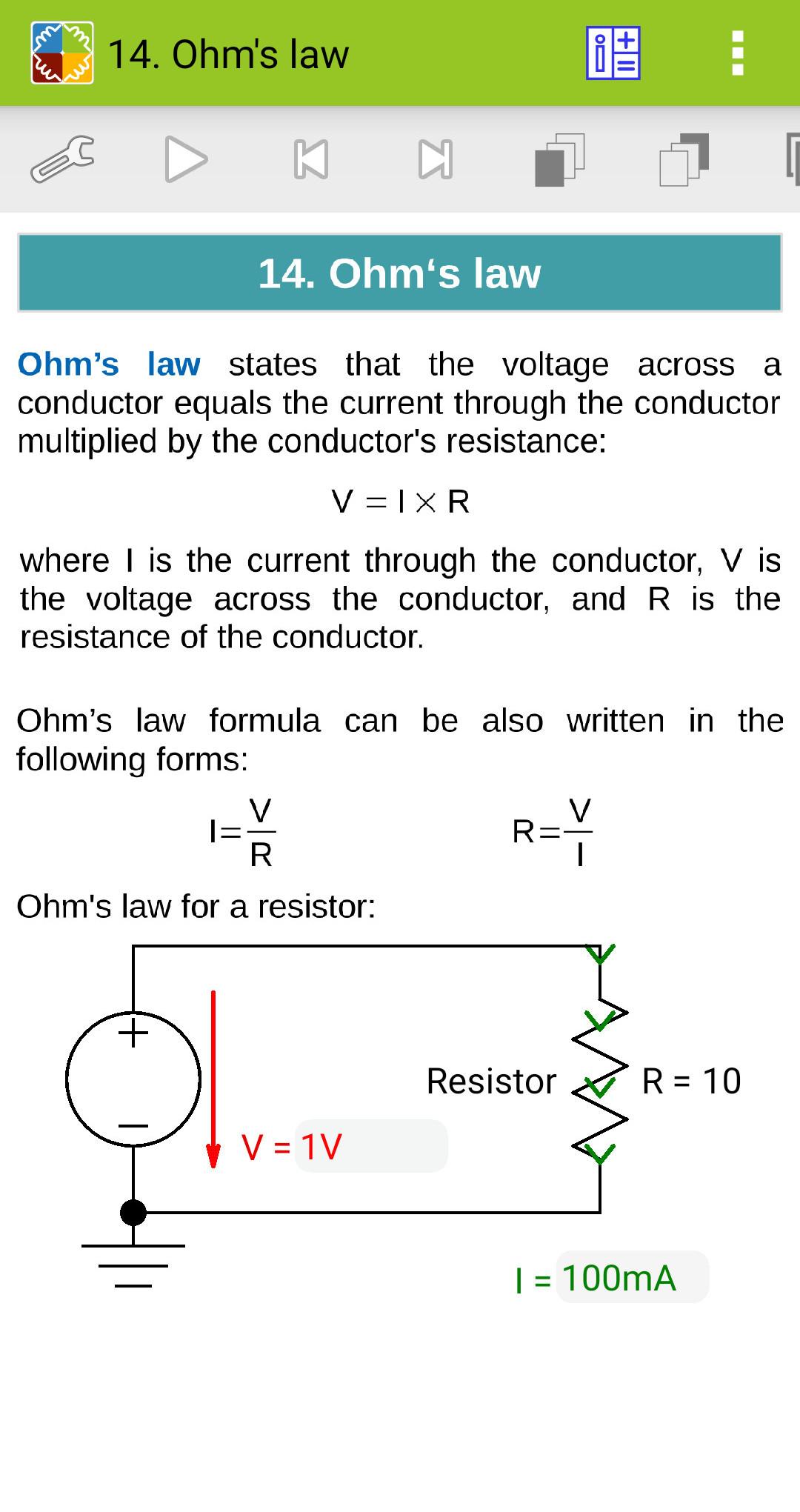

Studio Rangkaian Listrik adalah seperangkat alat yang digunakan untuk membangun rangkaian elektronik, simulasi SPICE, dan perhitungan rangkaian. Alat-alat ini dilengkapi dengan pusat informasi yang berisi sumber daya, pinout konektor dan buku interaktif singkat yang menjelaskan teorema, hukum, dan rangkaian kelistrikan dasar. Ini adalah aplikasi yang berguna untuk semua penggemar elektronik, pelajar, atau orang lain yang tertarik pada elektronik.

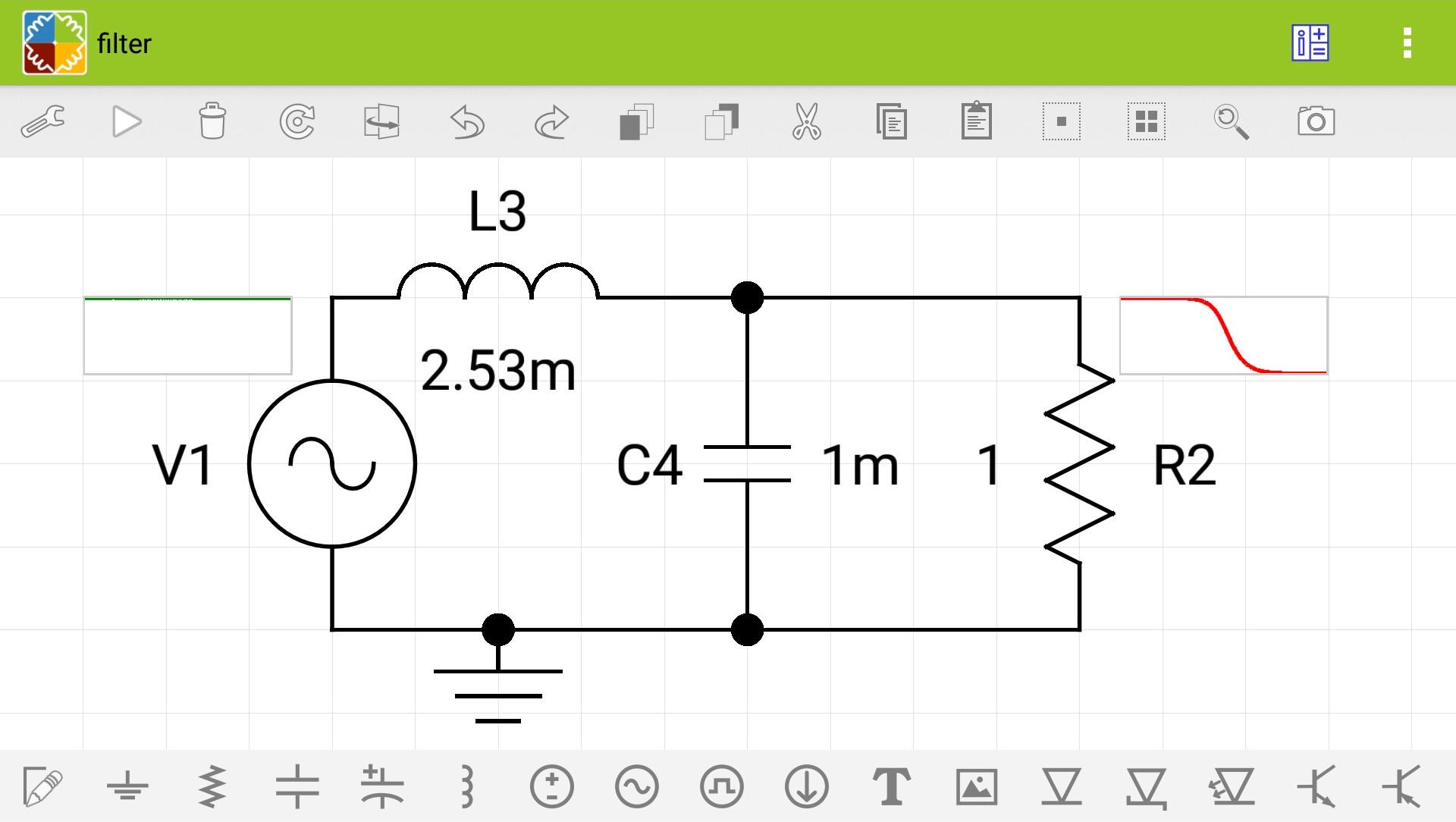

• Editor skematik dan simulator SPICE

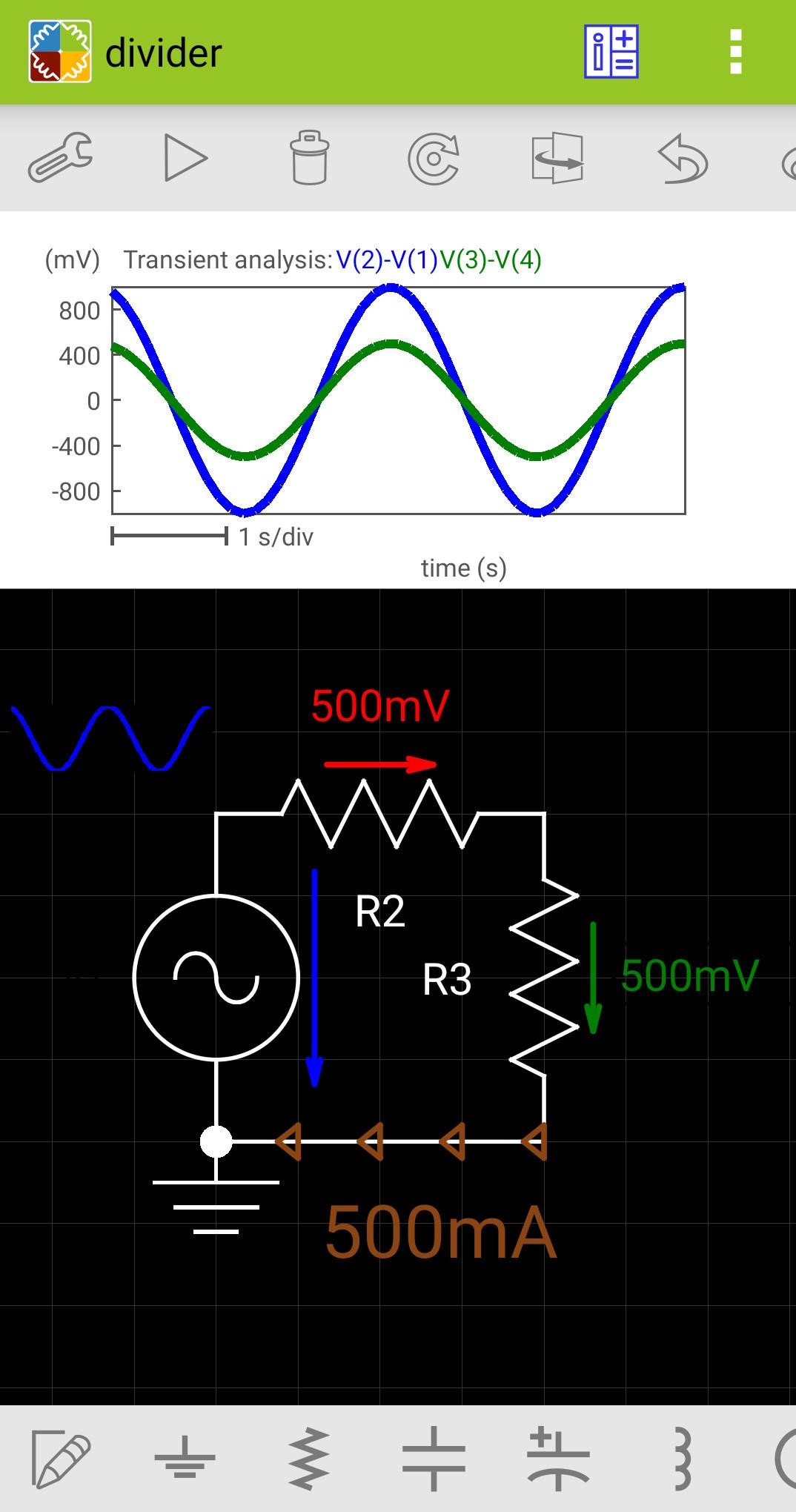

Alat-alat ini memungkinkan pembuatan diagram sirkuit dengan mudah dan analisis SPICE dari sirkuit yang dibuat. Simulator difokuskan pada representasi visual dari hasil simulasi, sehingga tegangan dan arus yang disimulasikan dapat ditempatkan di tempat lain dalam rangkaian, sebagai teks atau grafik. Selain itu, besaran dan polaritas tegangan dan arus dapat direpresentasikan oleh indikator visual, sehingga Anda dapat memeriksa hasilnya dengan cepat. Semua hasil juga dapat ditampilkan di plot teratas, di mana hasil tersebut dapat dieksplorasi menggunakan dua kursor.

Analisis DC, AC, dan Transien didukung.

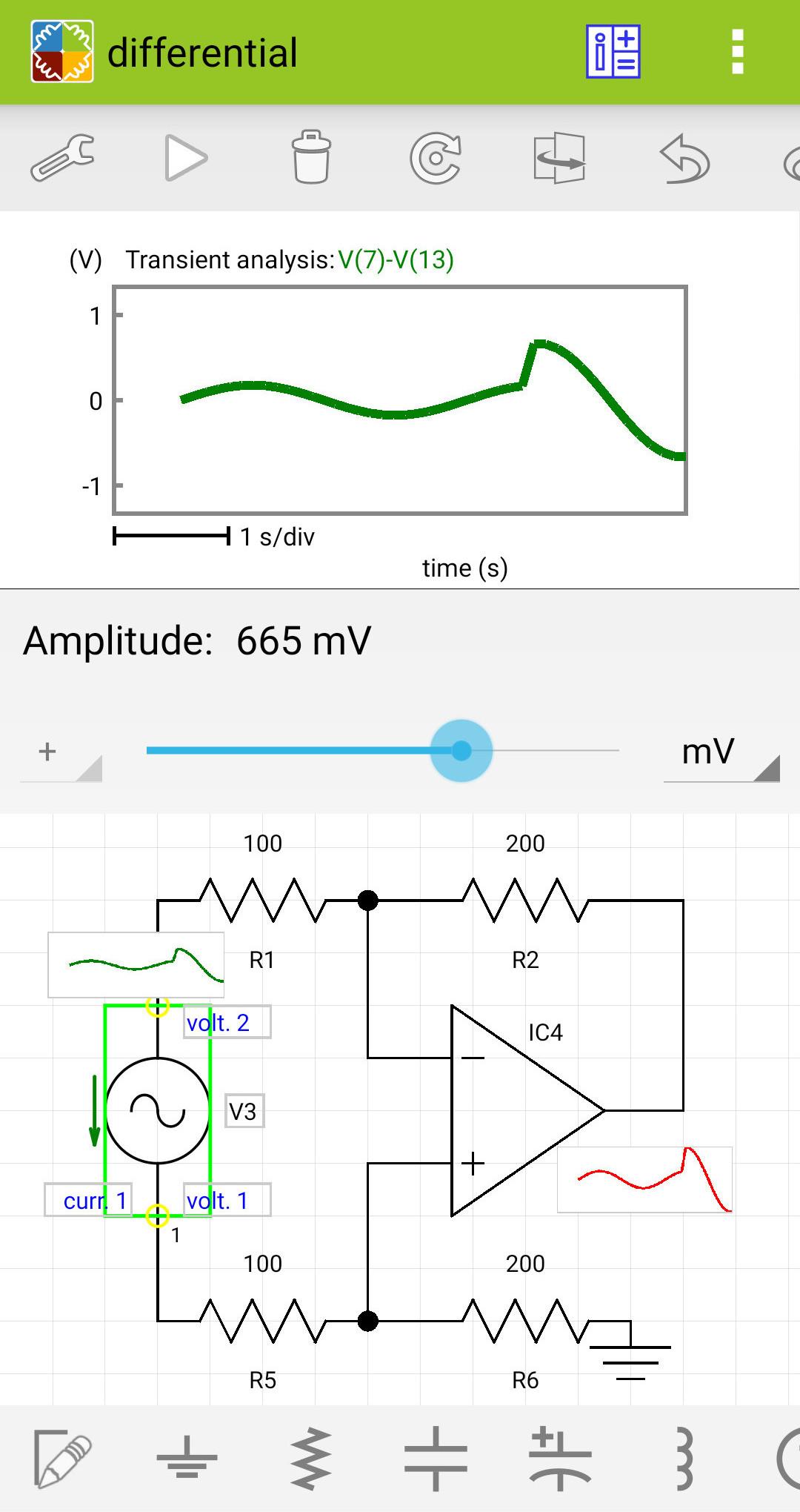

Simulasi dapat dijalankan berulang kali (dalam Analisis transien) dan hasil dapat ditampilkan secara berurutan dengan kecepatan yang dikontrol pengguna (dalam semua jenis analisis), atau semua hasil simulasi segera ditampilkan. Ketika hasilnya ditampilkan secara berurutan, Anda dapat mengontrol parameter elemen sirkuit dengan bilah pencari dan melihat perubahan hasil secara real time.

Dalam analisis AC, Anda dapat menampilkan besaran, nilai riil, nilai imajiner, dan fase tegangan dan arus.

Editor skematik mendukung undo dan redo dan juga bekerja dengan beberapa elemen yang dipilih. Semua elemen kecuali kabel memungkinkan rotasi dan pembalikan teks yang tepat di dalam elemen.

Elemen yang didukung: kawat, arde, resistor, kapasitor, kapasitor terpolarisasi, induktor, sumber tegangan DC, sumber pulsa, sumber sinusoidal, sumber arus DC, teks, gambar, dioda, dioda zener, LED, transistor (NPN, PNP, NMOS, PMOS , NJFET, PJFET), gerbang logika (NOT, AND, NAND, OR, NOR, XOR, XNOR), kait SR, D flip-flop, T flip-flop, JK flip-flop, penguat operasional, timer 555, LM317, LM337, 7805, 7905, VCVS, VCCS, CCVS, CCCS, potensiometer, transformator, sakelar SPST, sakelar SPDT, tombol tekan terbuka, tombol tekan tertutup, SPST relai, SPDT relai, crossover.

Tangkapan layar dan mengekspor seluruh sirkuit juga didukung.
Kabel digambar menggunakan autorouting atau dapat ditarik secara manual menggunakan garis segmen tunggal.

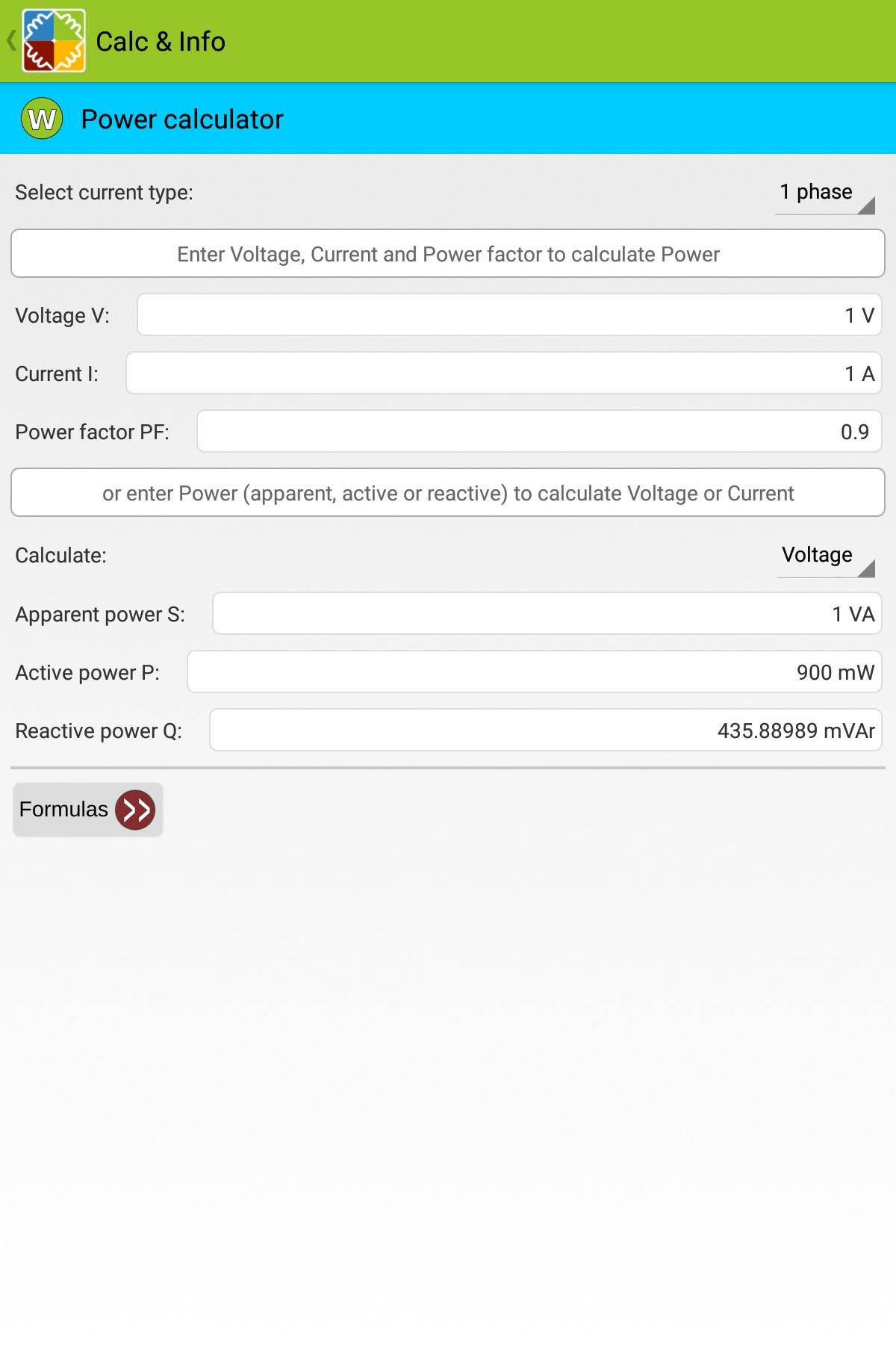

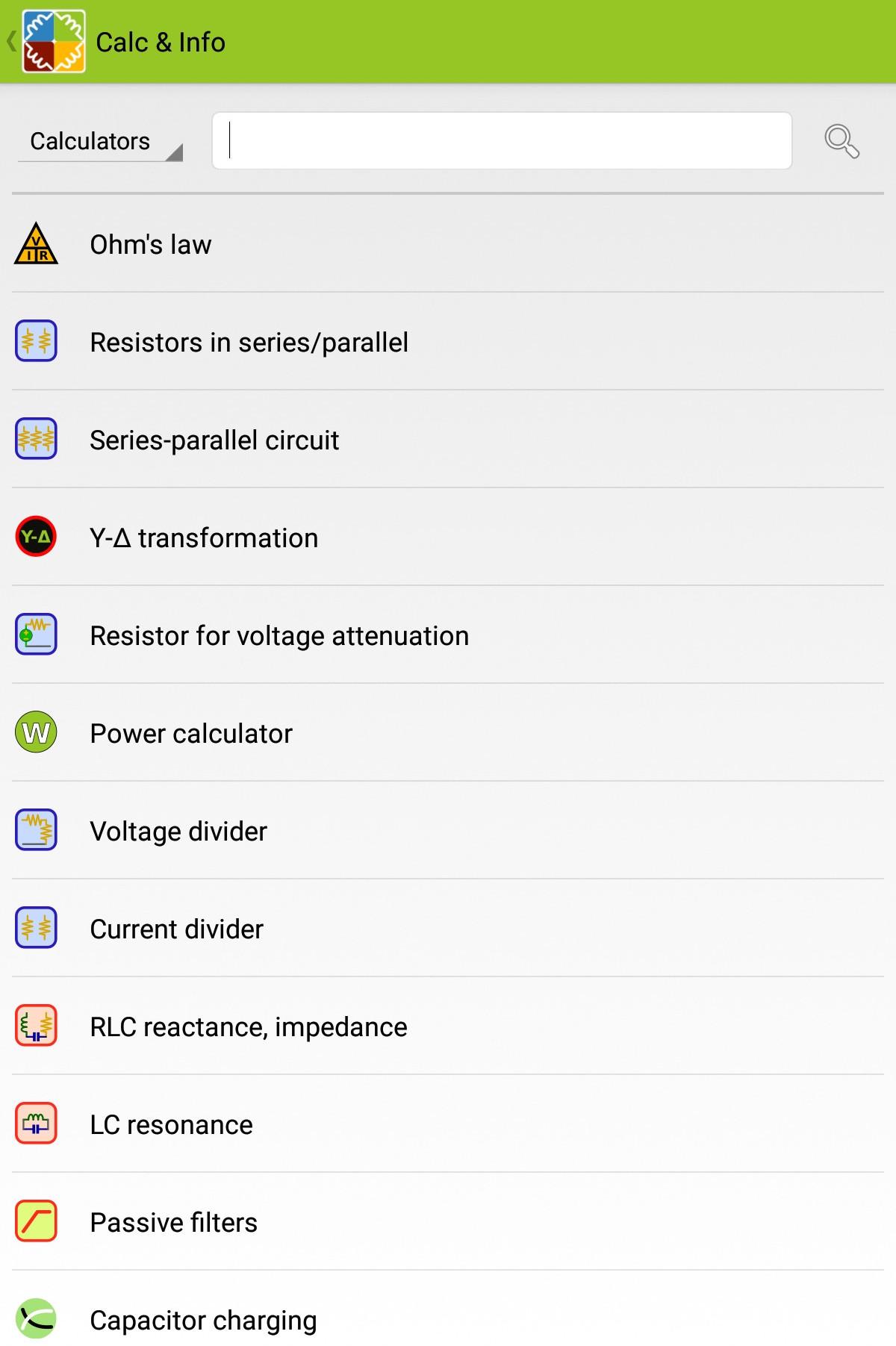

• Kalkulator: Hukum Ohm, Resistor secara seri / paralel, Rangkaian paralel seri, Transformasi Y-Delta, Resistor untuk atenuasi tegangan, Kalkulator daya, Pembagi tegangan, Pembagi arus, reaktansi / impedansi RLC, resonansi LC, Filter pasif, Pengisian kapasitor, Perhitungan Transformator, Resistor untuk LED, Dioda Zener, Penguat Operasional, Pengatur Tegangan LM317, Timer 555, Konverter A / D dan D / A, Induktansi Coil, Penurunan Tegangan, Kode Warna Resistor, Kode Resistor SMD, Kode Warna Induktor, Kalkulator RMS, Konverter frekuensi / periode, konversi kapasitas baterai, masa pakai baterai, konverter desibel, kalkulator lebar jejak PCB

• Pinout konektor

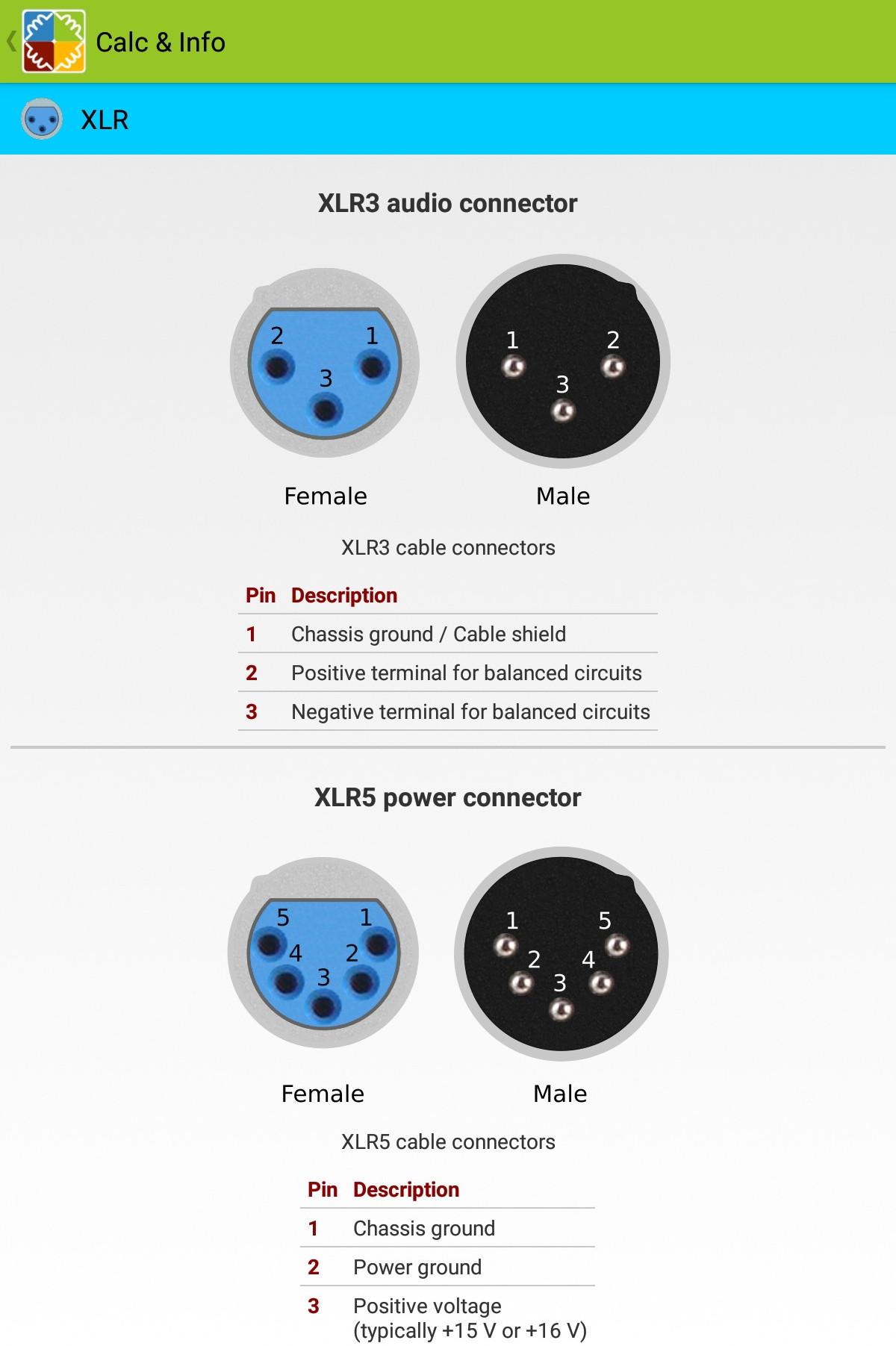

SCART, VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple Lightning, Apple dock, RS-232, Sata, eSata, PS / 2, konektor daya ATX, kartu SD, kartu SIM, Ethernet RJ45, RJ11, RJ14, RJ25 , ISO10487 untuk audio mobil, XLR, LED, Raspberry GPIO

• Sumberdaya

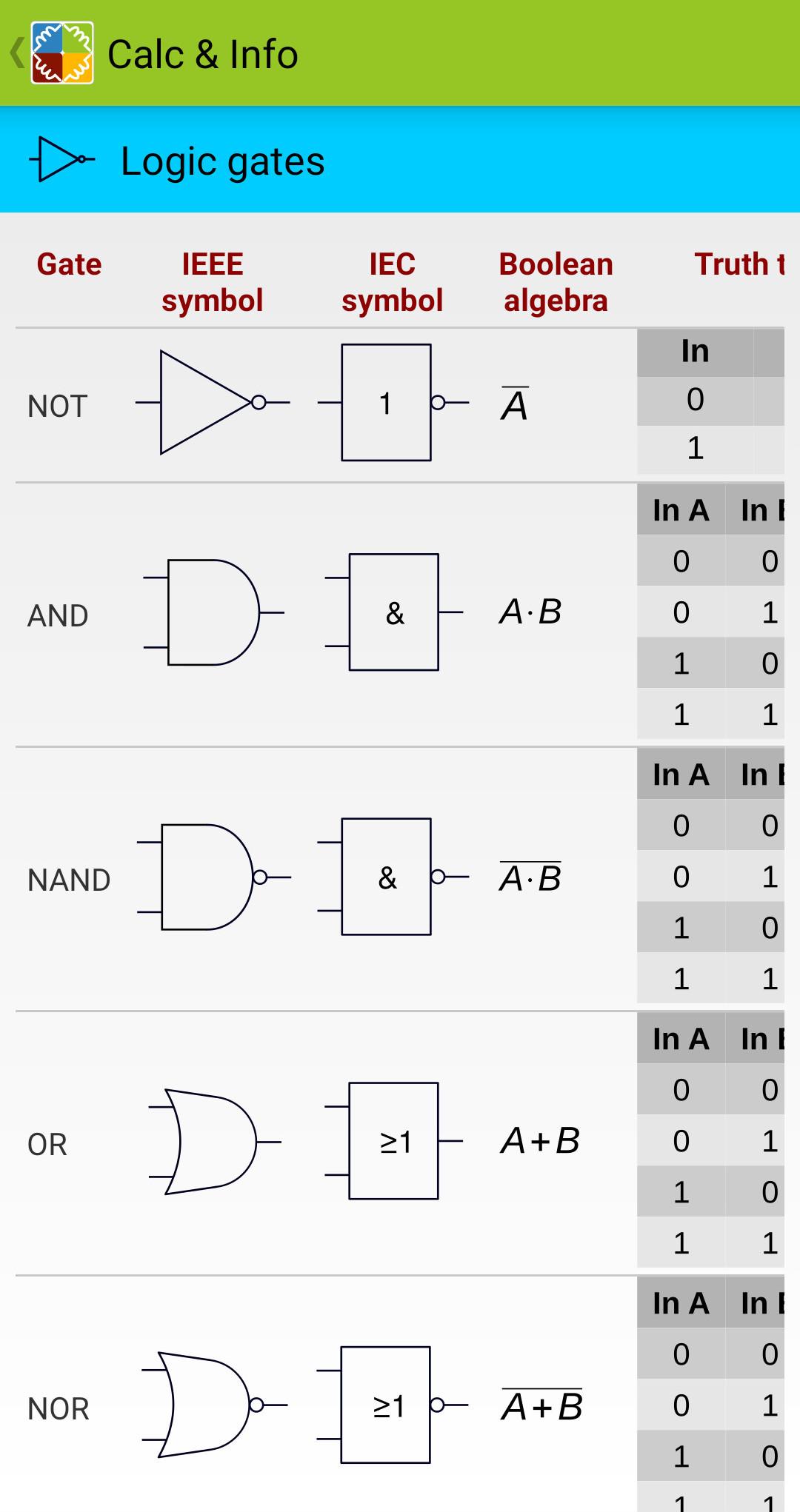

Ukuran kawat, Warna isolasi kawat, Ampacity, Resistivitas, Nilai resistor, Kode kapasitor, Nilai kapasitor, Paket SMD, Satuan ukur, awalan SI, 7400 rangkaian sirkuit terintegrasi, Pengatur tegangan, Gerbang logika, Simbol listrik, spesifikasi USB
